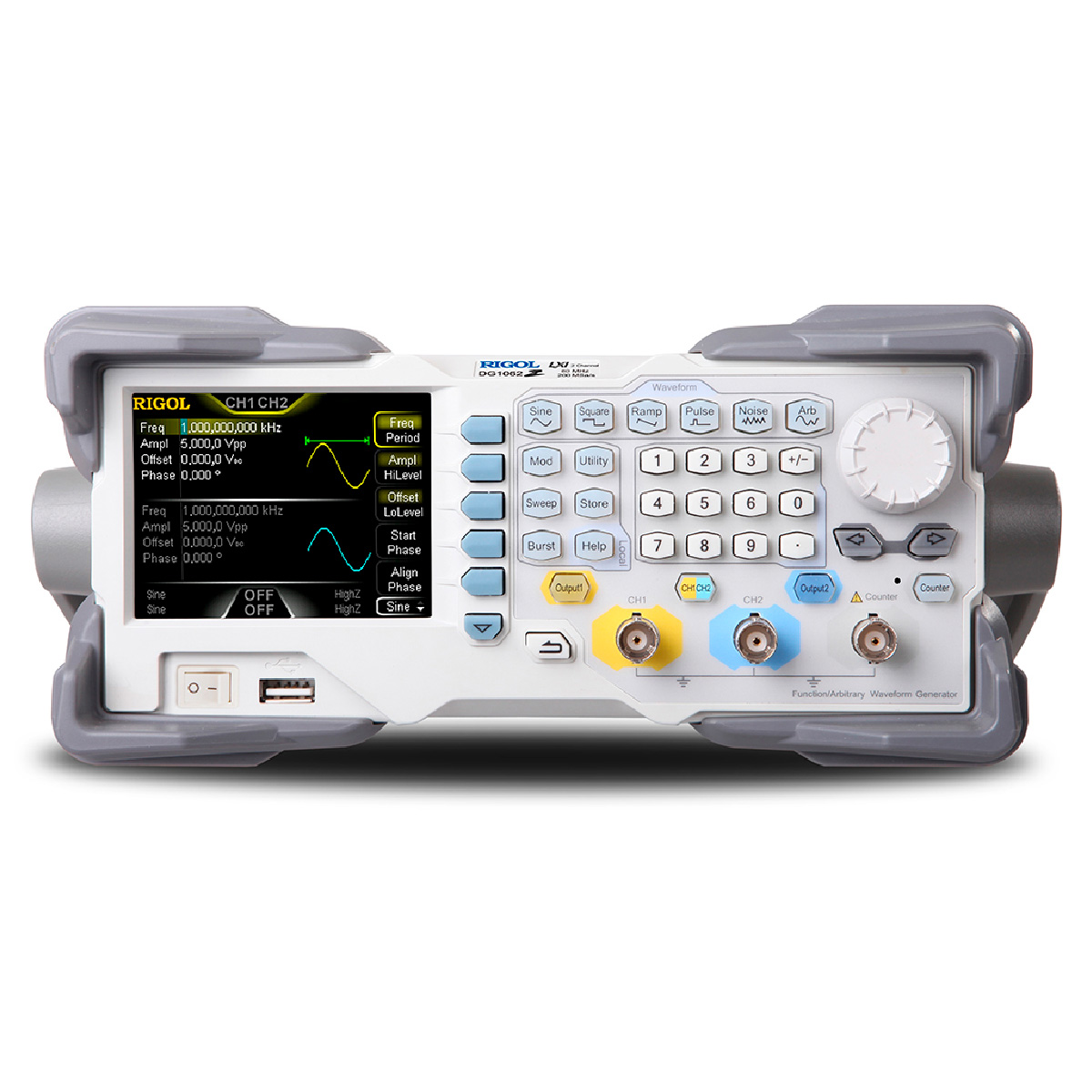

| | RIGOL DG1062Z |
| Максимальная выходная частота | 60 МГц |
| Количество каналов | 2 |
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
| Частотные характеристики | |
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 60 МГц
|
| прямоугольный сигнал | 1 мкГц ~ 25 МГц
|
| импульсный сигнал | 1 мкГц ~ 25 МГц
|
| пилообразный сигнал | 1 мкГц ~ 1 МГц
|
гармоники
| 1 мкГц ~ 20 МГц
|
белый шум (Гаусс)
| полоса 60 МГц (-3дБ)
|
специальной формы
| 1 мкГц ~ 20 МГц
|
| Разрешение по частоте | 1 мкГц |
| Точность установки (18°C ~ 28°C) | ±1 ppm |
| Синусоидальный сигнал | |
| Гармонические искажения | типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)
< -50 дБн (>30МГц ~ 60 МГц)
|
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм)
|
| Негармонические искажения | типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)
|
| Фазовый шум | типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
|
| Прямоугольный сигнал | |
| Время нарастания / спада | < 10 нс (1 Вп-п) типичное
|
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное
|
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) |
| Ассиметрия | 1% период +5 нс |
| Джиттер (СКЗ) | типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
|
| Пилообразный сигнал | |
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
|
| Симмметрия | 0 ~ 100% |
| Импульсный сигнал | |
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой)
|
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
|
| Выброс | < 5 % (1 Вп-п) типичное
|
| Джиттер (СКЗ) | типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
|
| Специальная форма | |
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция)
|
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 200 Мвыб/сек
|
| Время нарастания | < 5 нс (1 Вп-п) типичное
|
| Джиттер (СКЗ) | типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
|
| Способ редактирования | по точкам, сегментами, встроенное построение формы
|
| Генератор гармоник | |
| Порядок гармоник | ≤ 8 |
| Тип гармоник | четные, нечетные, все, пользовательские |
| Амплитуда гармоник | регулируемая для каждой гармоники |
| Фаза гармоник | регулируемая для каждой гармоники |
| Характеристики выхода | |
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) |
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
| Неравномерность АЧХ | типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц) |
| Единицы установки | Вп-п, Вскз, дБм |
| Разрешение | 0,1 мВпп или 4 бит |
| Смещение (50 Ом) | |
| Диапазон | ±5 Впп АС+DC |
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) |
| Выход сигнала | |
| Импеданс | 50 Ом (типичное) |
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Модуляция | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧM Модуляция (FM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| ФM Модуляция (PM) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Частотная манипуляция (FSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK) | |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Режим пачек импульсов | |
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей | 2 мГц ~ 60 МГц |
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное |
| Начальная / Конечная фаза | от 0° до 360° |
| Внутренний период | от 1 мкс до 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | ручной, внешний, внутренний |
| Задержка запуска | от 0 нс до 100 с |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон | линейный, логарифмический, ступенчатый |
| Направление | вверх / вниз |
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой |
| Время свипирования | от 1 мс до 500 с |
| Время стояния / возврата | от 0 мс до 500 с |
| Источник запуска | ручной, внешний, внутренний |
| Маркер | спадающий фронт или синхросигнал (программируется) |
| Частотомер | |
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
| Частотный диапазон | 1 мrГц ~ 200 МГц |
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) |
| Диапазон периода | 5 нс ~ 16 дней |
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC |
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п |
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс |
| Коэффициент заполнения | 0 ~ 100% |
| Параметры входа | входной импеданс | 1 МОм |
| тип связи | AC, DC |
| ФНЧ | ON: полоса 250 кГц,
OFF: полоса 200 МГц |
| опасное напряжение (1 МОм) | ±7 В AC+DC |
| Система запуска | уровень запуска: ±2,5 В |
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) |
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с |
| Входы/выходы 10 МГц | |
| Вход внешнего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 250 мВп-п ~ 5 Вп-п |
| Время блокировки | < 2 c |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Выход синхронизации | |
| Уровень | TTL |
| Импеданс | 50 Ом |
| Основные характеристики | |
| Тип дисплея | жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов |
| Питание | 100~240 В АСскз, 45~65 Гц |
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) |
| Потребляемая мощность | не более 40 Вт |
| Рабочая температура | 10 °C...40 °C |
| Габаритные размеры | 261 х 112 х 318 мм |
| Вес | 3,2 кг / 4,5 кг (с упаковкой) |
