Набор зондов ближнего поля NFP-3 представляет из себя комплект из 4-х моделей пробников (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4), предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС в диапазоне от 30 МГц до 3 ГГц. Подключаются к 50-омному входу анализатора спектра.

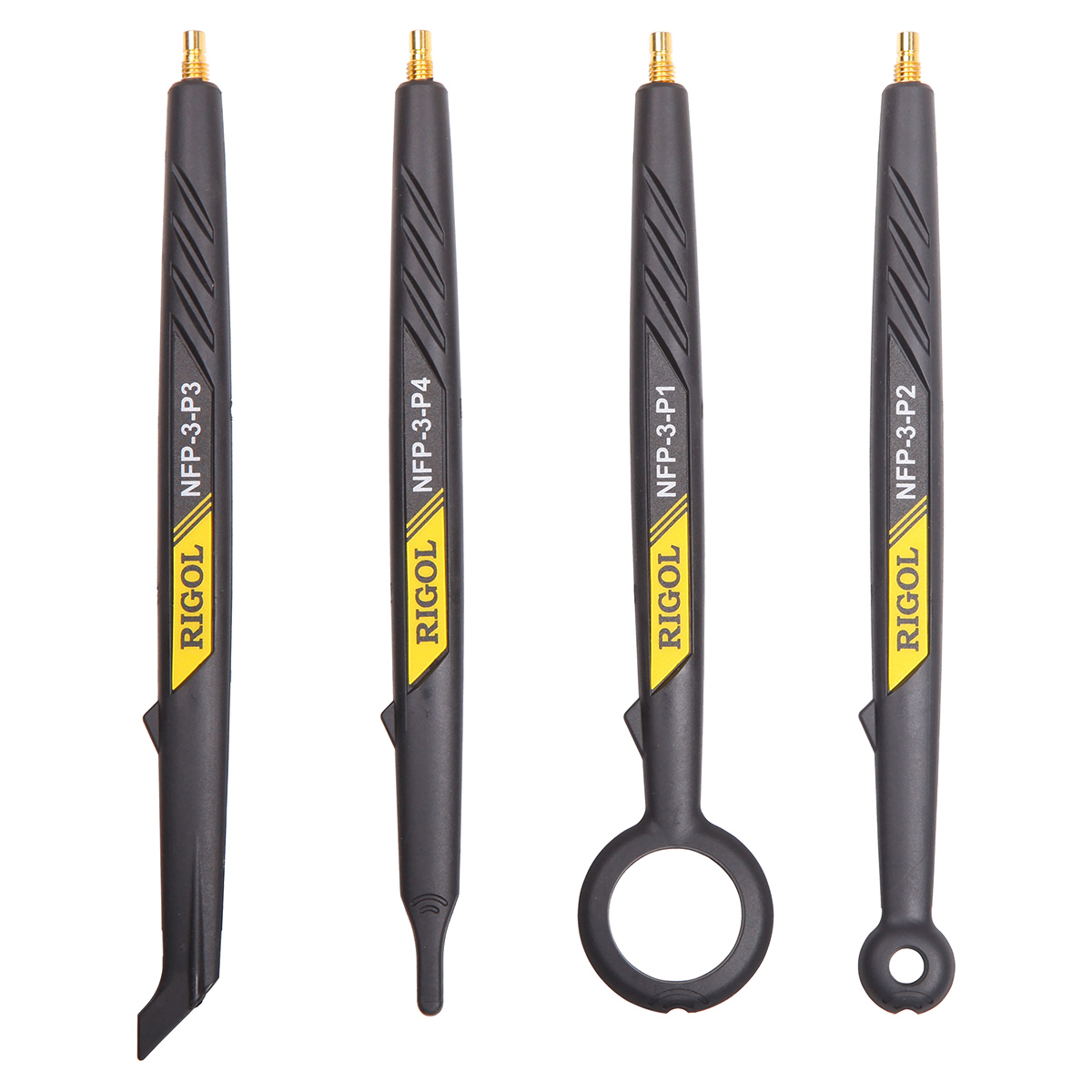

В состав набора входит 4 зонда:
NFP-3-P1
Высокочувствительный зонд ближнего поля большого диаметра. Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы.
NFP-3-P2
Зонд ближнего поля имеет более высокое разрешение и низкую чувствительность, чем NFP-3-P1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда.
NFP-3-P3
Зонд ближнего поля имеет диапазон частот от 30 МГц до 2 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений.
NFP-3-P4
Зонд ближнего поля предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм.

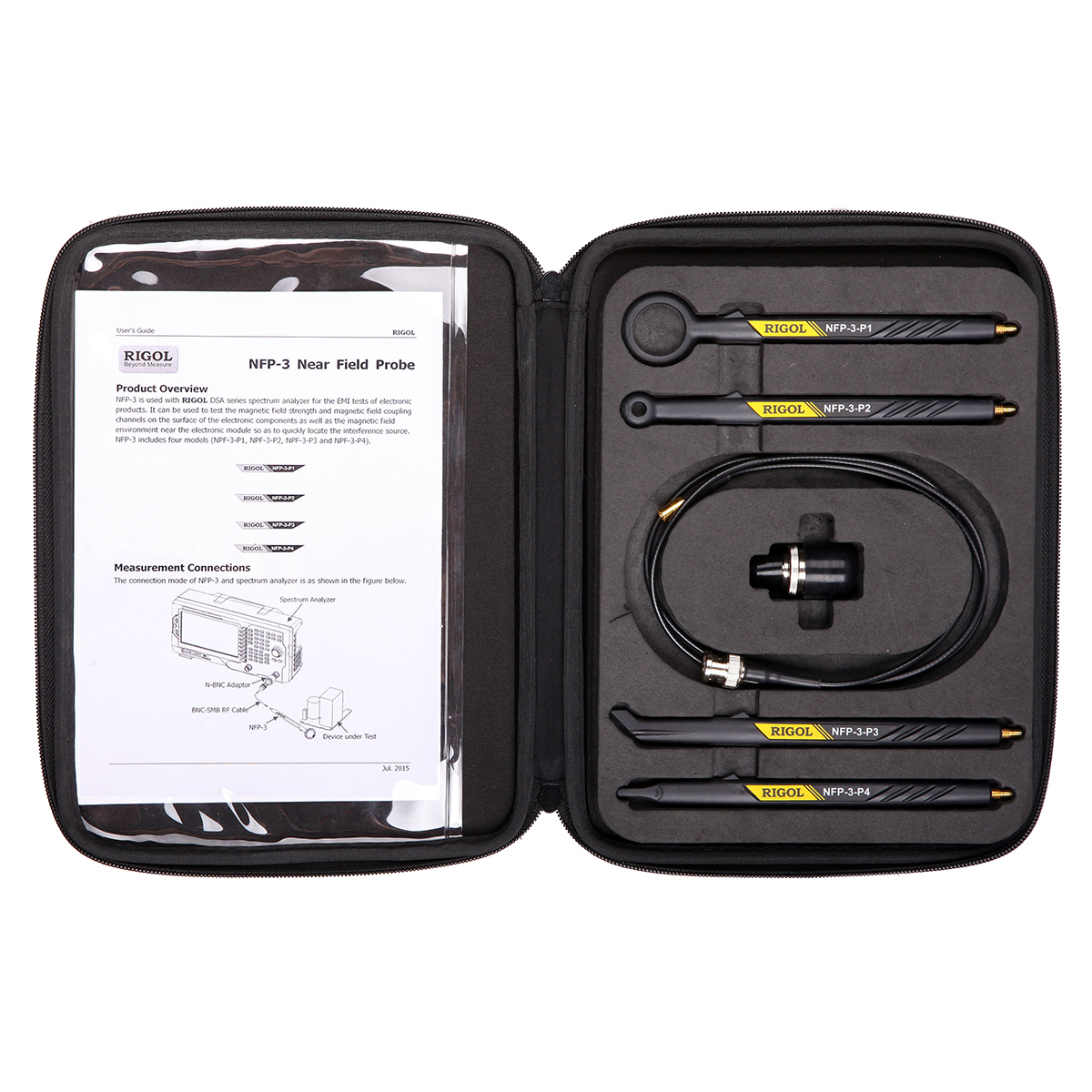

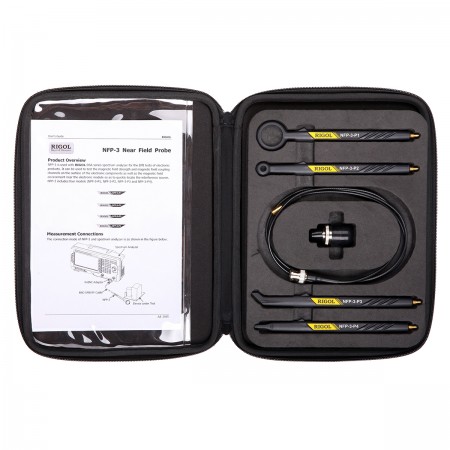

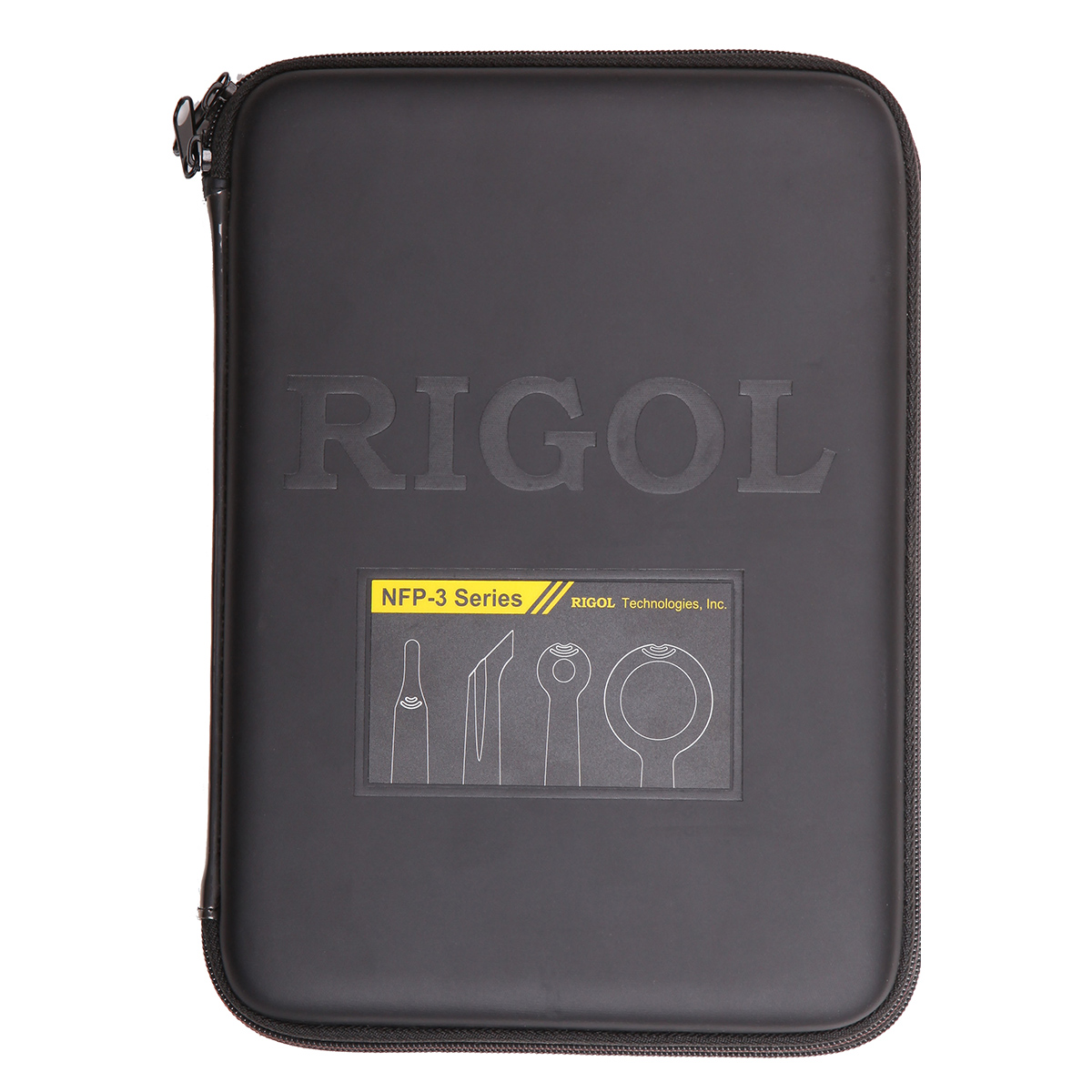

Зонд ближнего поля NFP-3-P1, Зонд ближнего поля NFP-3-P2, Зонд ближнего поля NFP-3-P3, Зонд ближнего поля NFP-3-P4, Адаптер N (male) - BNC (female), Кабель удлинительный BNC (male) - SMB (female), 1 метр, Футляр
| | RIGOL NFP-3 |
| Диапазон частот | от 30 МГц...3 ГГц |
| Терминальная часть | тип разъема пробника : SMB (male)
адаптер: N (male) - BNC (female)
ВЧ кабель: BNC (male) - SMB (female), 1 метр
импеданс адаптера и разъема |
| Размеры | 260х190х30 мм ( с футляром) |
| Вес | 425 г |
Гарантия производителя 1 год
