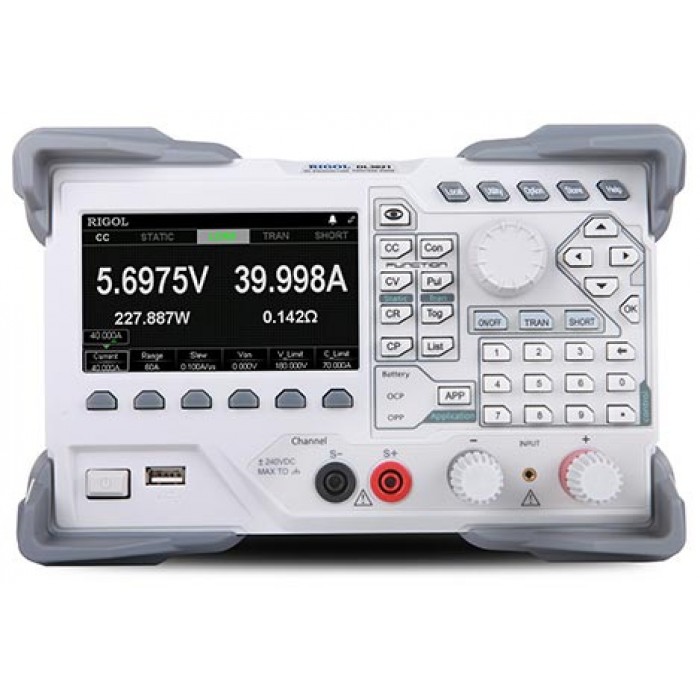

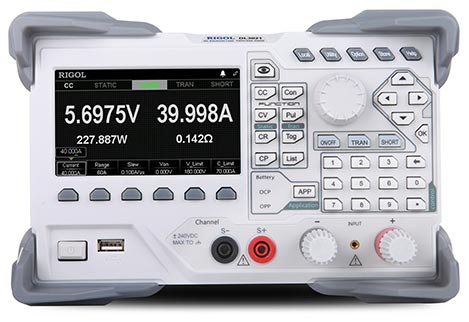

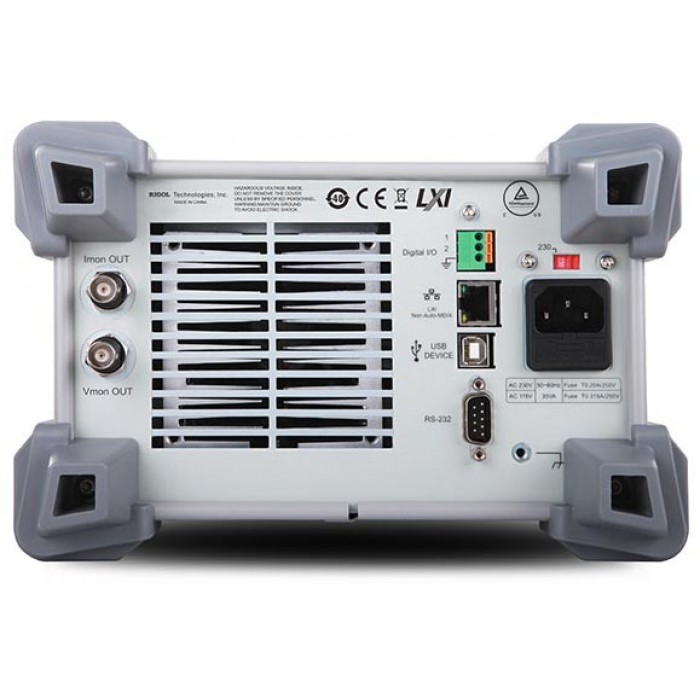

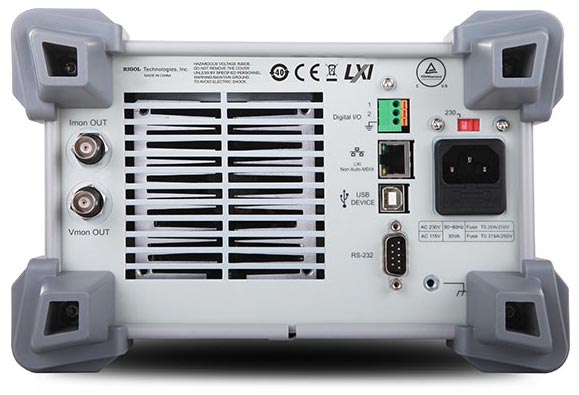

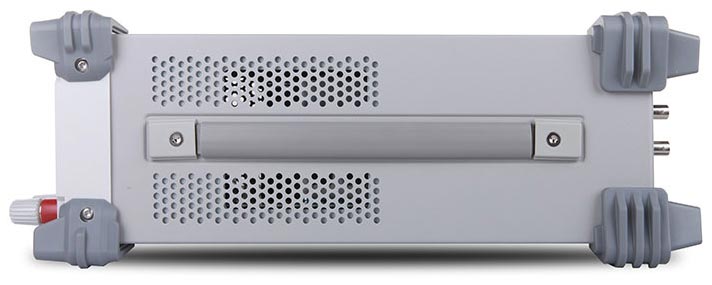

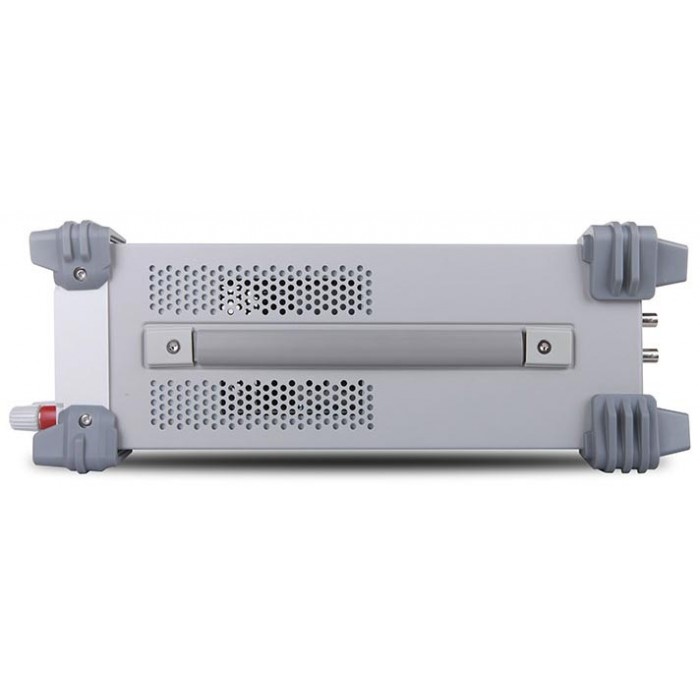

Программируемая электронная нагрузка RIGOL DL3021
В закладки
В сравнение
Фото может не соответствовать внешнему виду. Производитель оставляет за собой право изменять внешний вид изделия с целью улучшения эксплуатационных характеристик.
Хочу видеообзор
Артикул:
1213514
В наличии 2 шт.
68 068 руб. без НДС
83 043 руб. с НДС
Нашли данный товар дешевле?
Электронная нагрузка постоянного тока Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP Динамическое тестирование Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A) Импульсный режим Режим запуска от одиночного импульса Задание крутизны нарастающего и спадающего фронта Функция работы по списку (тайминг) до 512 шагов Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP Функция задания минимального напряжения Von Режим тестирования батарей Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения Эмуляция режима КЗ Четырехпроводная схема подключения источника питания для компенсации падения напряжения Функция измерения реальных текущих параметров на входных терминалах Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА Кнопка включения / отключения входных терминалов Графическая визуализация режима работы Три режима запуска ручной с передней панели o внешний запуск через цифровой порт Digital I/O через управляющую SCPI команду Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности Цветной графический 4,3" ЖК дисплей Технические характеристики
ПараметрыDL3021DL3021ADL3031DL3031A Входное напряжение 0…150 В Входной ток 0…40 A 0…60 A Мощность поглощения 200 Вт 350 Вт Минимальное рабочее напряжение 1 В (на токе 40 А) 1,3 В (на токе 60 А) CC режим Диапазоны 0…4 A / 0…40 A 0…6 A / 0…60 A Разрешение 1 мA Погрешность 0…4 А ±(0,1% + 0,1% полн. шкалы) – 0…40 А ±(0,05% + 0,05% полн. шкалы) – 0…6 А – ±(0,1% + 0,1% полн. шкалы) 0…60 А – ±(0,05% + 0,05% полн. шкалы) CV режим Диапазоны 0…15 В / 0…150 В Разрешение 0…15 В 1 мВ 0…150 В 5 мВ Погрешность 0…15 В ±(0,05% + 0,02% полн. шкалы) 0…150 В ±(0,05% + 0,025% полн. шкалы) CR режим Диапазоны 0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм Разрешение 2 мA/Uуст Погрешность Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы CP режим Диапазоны 0…200 Вт 0…350 Вт Разрешение 100 мВт Непрерывный режим (Con) Частотный диапазон 0,001 Гц…15 кГц 0,001 Гц…30 кГц 0,001 Гц…15 кГц 0,001 Гц…30 кГц Разрешение по частоте 0,8% Погрешность ±0,5% Скорость изменения тока Диапазоны 0,001…0,25 A/мкс 0,001…0,3 A/мкс 0,001…0,25 A/мкс 0,001…0.5 A/мкс Разрешение 0,001 A/мкс Погрешность 5% + 10 мкс Измерение тока Диапазоны 0…40 A 0…60 A Разрешение 1 мA 0,1 мA 1 мA 0,1 мA Погрешность 0…4 А ±(0,1% + 0,1% полн. шкалы) – 0…40 А ±(0,05% + 0,05% полн. шкалы) – 0…6 А – ±(0,1% + 0,1% полн. шкалы) 0…60 А – ±(0,05% + 0,05% полн. шкалы) Измерение напряжения Диапазоны 0…150 В Разрешение 1 мВ Погрешность ±(0,05% + 0,02% полн. шкалы) Измерение сопротивления Диапазоны 0,08 Ом…15 кОм Разрешение 2 мА/ Uуст Измерение мощности Диапазоны 0…200 Вт 0…350 Вт Разрешение 100 мВт Стабильность Ток ±(0,01% ± 10 мА) Напряжение ±(0,01% ± 10 мВ) Входное сопротивление 350 кОм Интерфейсы USB Host / USB Device, RS-232; Дисплей ЖК 4,3" TFT Напряжение питания 115 Вac ±10%, 230 Вac ±10% макс: 250 Вac Макс. мощность потребления <30 ВА Температура хранения -40…70 °C Рабочая температура 0…40 °C Относительная влажность 5…80% RH Высота установки ниже 2000 м Габаритные размеры 239×157×442 мм Вес 7,58 кг
Стандартная комплектация
Прибор Сетевой шнур Краткое руководство по эксплуатации Предохранитель Дополнительная комплектация
LAN-DL3 Опция LAN интерфейса DIGITALIO-DL3 Опция цифрового порта Digital I/O HIRES -DL3 Опция повышенного разрешения считывания FREQ-DL3 Опция повышения частоты тестирования SLEWRATE-DL3 Опция повышения крутизны фронта CB-RS232-A Кабель 9-Pin RS232 Cable USB-GPIB-L USB-GPIB Модуль CB-SENSE Провод для терминала Sense CB-20A-780MM Соединительные провода 20 A (красный и черный) CB-40A-780MM Соединительные провода 40 A (красный и черный) CB-60A-780MM Соединительные провода 60 A (красный и черный) RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000 RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000 RIGOL DL3021, Кабель питания, Предохранитель, Клеммный изолятор Fuse 50T-0200H 250 V 0.20 A
Rigol DL3021 Параметры DL3021 DL3021A DL3031 DL3031A Входное напряжение 0…150 В Входной ток 0…40 A 0…60 A Мощность поглощения 200 Вт 350 Вт Минимальное рабочее напряжение 1 В (на токе 40 А) 1,3 В (на токе 60 А) CC режим Диапазоны 0…4 A / 0…40 A 0…6 A / 0…60 A Разрешение 1 мA Погрешность 0…4 А ±(0,1% + 0,1% полн. шкалы) – 0…40 А ±(0,05% + 0,05% полн. шкалы) – 0…6 А – ±(0,1% + 0,1% полн. шкалы) 0…60 А – ±(0,05% + 0,05% полн. шкалы) CV режим Диапазоны 0…15 В / 0…150 В Разрешение 0…15 В 1 мВ 0…150 В 5 мВ Погрешность 0…15 В ±(0,05% + 0,02% полн. шкалы) 0…150 В ±(0,05% + 0,025% полн. шкалы) CR режим Диапазоны 0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм Разрешение 2 мA/Uуст Погрешность Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы CP режим Диапазоны 0…200 Вт 0…350 Вт Разрешение 100 мВт Непрерывный режим (Con) Частотный диапазон 0,001 Гц…15 кГц 0,001 Гц…30 кГц 0,001 Гц…15 кГц 0,001 Гц…30 кГц Разрешение по частоте 0,8% Погрешность ±0,5% Скорость изменения тока Диапазоны 0,001…0,25 A/мкс 0,001…0,3 A/мкс 0,001…0,25 A/мкс 0,001…0.5 A/мкс Разрешение 0,001 A/мкс Погрешность 5% + 10 мкс Измерение тока Диапазоны 0…40 A 0…60 A Разрешение 1 мA 0,1 мA 1 мA 0,1 мA Погрешность 0…4 А ±(0,1% + 0,1% полн. шкалы) – 0…40 А ±(0,05% + 0,05% полн. шкалы) – 0…6 А – ±(0,1% + 0,1% полн. шкалы) 0…60 А – ±(0,05% + 0,05% полн. шкалы) Измерение напряжения Диапазоны 0…150 В Разрешение 1 мВ Погрешность ±(0,05% + 0,02% полн. шкалы) Измерение сопротивления Диапазоны 0,08 Ом…15 кОм Разрешение 2 мА/ Uуст Измерение мощности Диапазоны 0…200 Вт 0…350 Вт Разрешение 100 мВт Стабильность Ток ±(0,01% ± 10 мА) Напряжение ±(0,01% ± 10 мВ) Входное сопротивление 350 кОм Интерфейсы USB Host / USB Device, RS-232; Дисплей ЖК 4,3" TFT Напряжение питания 115 Вac ±10%, 230 Вac ±10% макс: 250 Вac Макс. мощность потребления <30 ВА Температура хранения -40…70 °C Рабочая температура 0…40 °C Относительная влажность 5…80% RH Высота установки ниже 2000 м Габаритные размеры 239×157×442 мм Вес 7,58 кг
