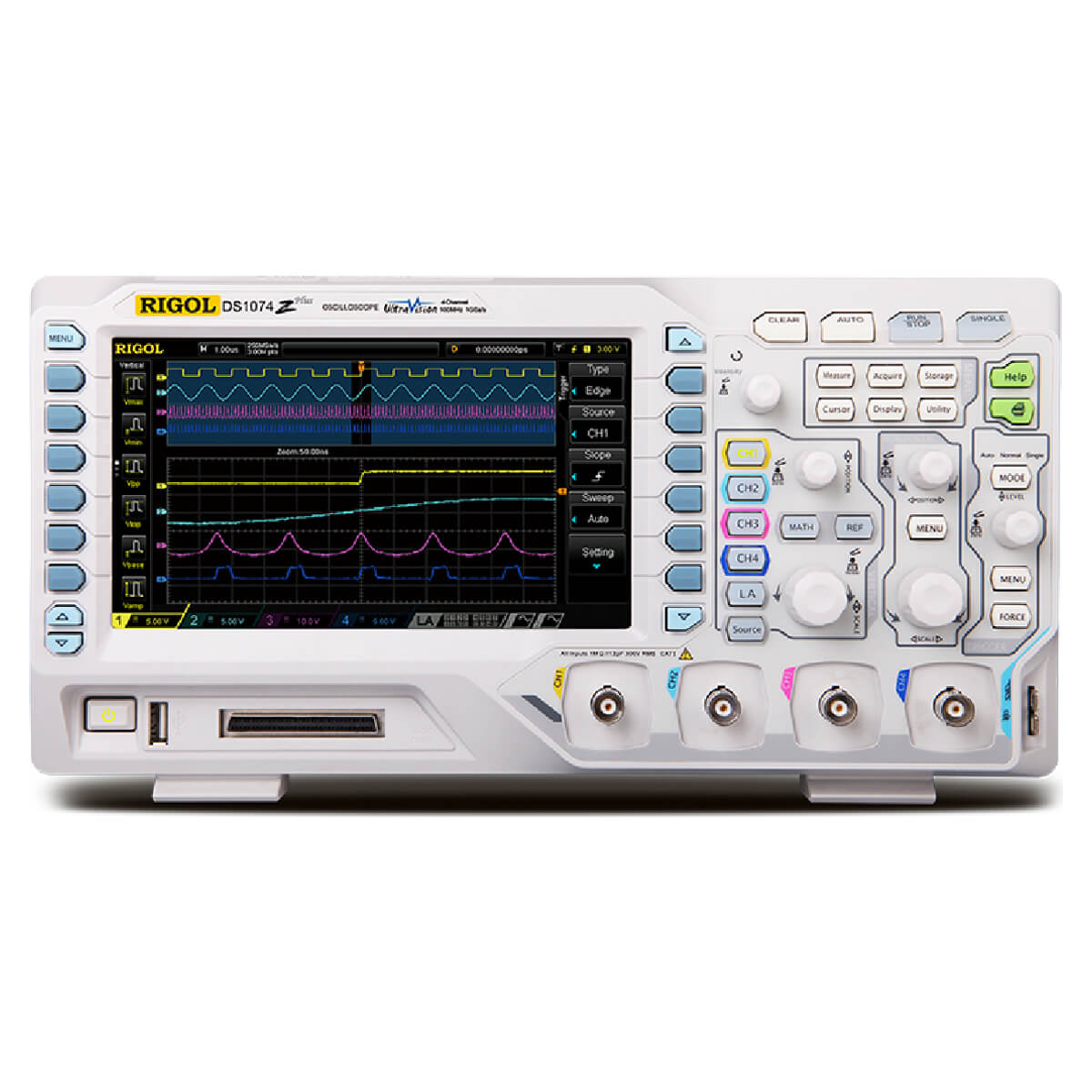

DS1074Z-S Plus – улучшенная модификация цифрового осциллографа поколения DS1074Z. Работает в режиме реального времени. Это цифровой осциллограф на 4 аналоговых канала с полосой пропускания 70 МГц. При использовании дополнительной опции MSO1000Z к прибору можно подключить 16 цифровых каналов, расширив его функциональные возможности до осциллографа смешанных сигналов. Также особенностью модели является наличие встроенного источника сигнала на 2 канала. Осциллограф отличается небольшими размерами и простой в работе, благодаря продуманному до мелочей интерфейсу. Данная модель отлично покажет себя в процессе лабораторных исследований, отладки электронных устройств на производствах, в учебных целях и пр.
Особенности и преимущества
наличие 4-х аналоговых каналов с пропускающей полосой 70 МГц;
встроенный источник сигнала на 2 канала;
частота дискретизации: 250 Мвыб/сек при работе 4-х каналов, 500 Мвыб/сек – двух и 1 Гвыб/сек – одного;
высокая скорость захвата: 30 000 осциллограмм за 1 сек в стандартной комплектации с возможностью расширения до 60 000 осц./сек (опция);
глубина памяти: 6 М точек – на 1 канал и 24 М точек – на 4 канала;
наличие встроенного 2-х канального генератора сигналов с полосой 25 -100 МГц на 1 и 4 канала соответственно;
использование передового аналогово-цифрового преобразователя с разрешением 12 бит;
можно выполнять синхронизацию и декодирование сигналов последовательных шин, что актуально при анализе встраиваемых систем;
возможность использования прибора для разработки и настройки схем со смешанными сигналами: достигается опциональным подключением цифрового пробника на 16-каналов;
применение технологии UltraVision: ранее была доступна только в "премиум"-сегменте: 256 градаций яркости, система фильтрации шумов;
много встроенных функций для измерения и записи параметров сигнала;
